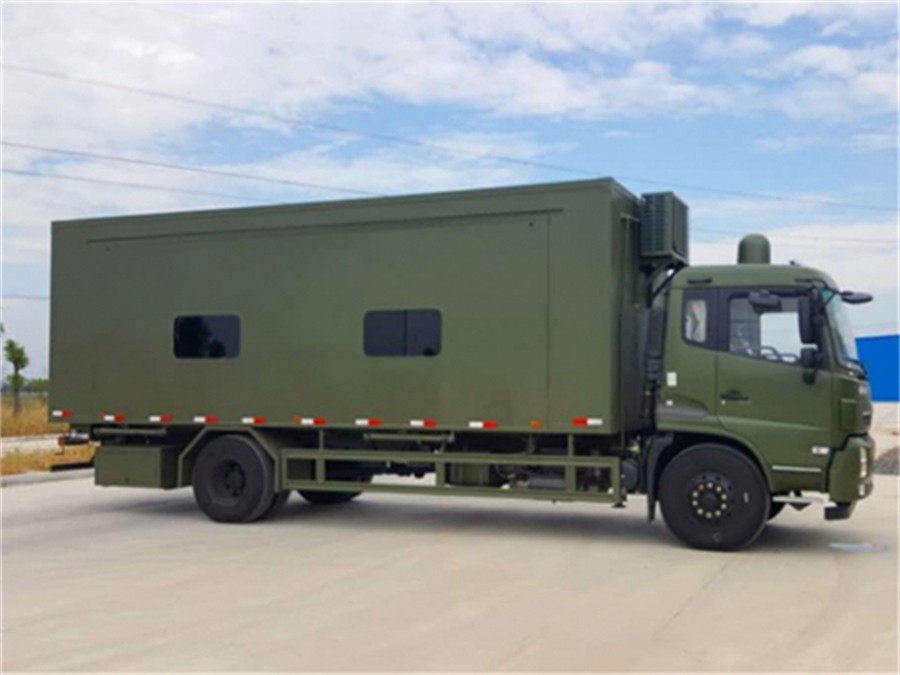

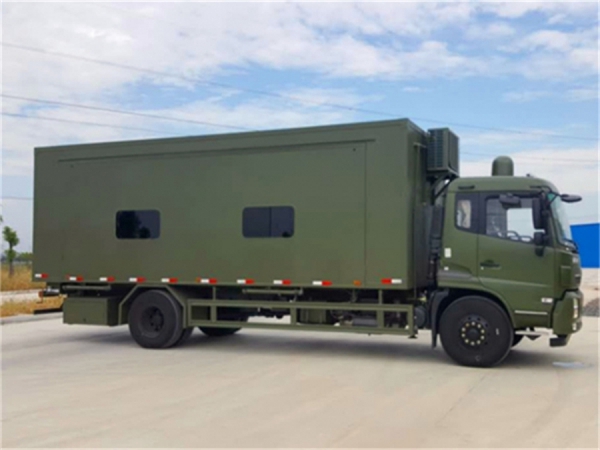

東風天錦宿營車（24人雙面擴展宿營車），提供24人生活保障車，東風天錦宿營車，24人宿營車，**宿營車，東風天錦平頭排半駕駛室，4X2驅動，東風康明斯180馬力、190馬力、210馬力國五發動機，東風6檔變速箱，外形尺寸mm9600,8620,8420×2450,2500×3980,3800，軸距mm3800,4200,4500,4700,5000，9.00R2016PR鋼絲胎，總質量15.8噸，1、整車機動靈活、可靠性高、環境適應性好，性價比高。2、能夠滿足24人的住宿，閱讀，生活，洗浴，空間利用率高。整車技術指標3、整車外形（L×W×H）：9880mm×2550mm×3880mm，宿營方艙收攏外形尺寸（L×W×H）：7350mm×2500mm×2377mm，宿營方艙展開外形尺寸（L×W×H）：7350mm×4653mm×2377mm4，在平整正常柏油路面**車速：≥90Km/h

（一）車輛的功能介紹
車輛改裝設計：整車改裝設計符合**對汽車設計改裝的相關要求；在保證運載工具行駛安全的前提下，充分利用汽車底盤的有效載荷及底盤尺寸；能滿足車載設備安裝、運行和人員工作、生活需要。
（二）車輛特點
1、整車機動靈活、可靠性高、環境適應性好，性價比高。
2、能夠滿足8－12人的住宿，淋浴、洗漱、閱讀，空間利用率高。
二、技術指標
（一）作業能力、基本功能和性能
1、整車技術指標
整車外型尺寸：9600×2500×3980
駕駛室成員：3人，
在平整正常柏油路面**車速：≥90Km/h，
住宿人數：12人，
2、主要作業能力指標
1）宿營功能：滿足8－12人的住宿空間及床鋪。具有舒適的就寢環境及齊全的衛生**、具有良好的起居空間與環境供人員工作生活需要，且具備1個**的廁所淋浴間，洗漱臺。
2）車輛攜帶凈水量：≥600L。

（二）、使用環境要求：
1、貯藏極限溫度：-41℃，+70℃；
2、工作溫度： -30℃～+42℃；
3、可使用海拔高度：≥3500m；
4、抗風：能在8級風條件下展開、撤收；
5、淋雨：降雨強度5-7mm/min 條件下1h無滲漏。

三、引用標準
本方案引用的主要標準如下：
GJB 2372           **方艙滑撬規范
GJB 2410           **方艙角件規范
GJB 2778           **方艙系固器具規范
GJB 6109-2007      **方艙通用規范
GJB6645-2009      后勤裝備通用戰術技術指標要求
GB 5749-2006     生活飲用水衛生標準
GJB 651-89       **戰時飲用水衛生標準
GB9 684          不銹鋼食具容器衛生標準
GJB 1096         **戰時飲用水標準檢驗法
GJB 1106         **專用汽車定型試驗規程
GJB 1777         **專用汽車通用規范
GJB1379          **汽車的顏色與涂層
GB 2819          交流工頻移動電站技術條件
GB1495           機動車輛允許噪聲
GB1589           道路車輛外廓尺寸、軸荷及質量限值
GB7258           機動車運行安全技術條件
GB12676          汽車制動系統結構、性能和試驗方法
JB/T5943         工程機械焊接件通用技術條件
QC/T252          專用汽車定型試驗規程
QC/T625          汽車用涂鍍層和化學處理層
QC/T452          住宿車通用技術條件
JB911            一般工業用低壓電氣間隙和和漏電距離

四、技術方案

宿營車主要由二類汽車底盤、宿營方艙、宿營**，空氣調節系統、淋浴系統、水路系統、電氣系統等組成。能夠滿足8－24人的住宿。具有舒適的就寢環境及齊全的衛生**。

1  東風天錦  1  臺  康明斯ISB180馬力

2  廂體  1  臺  整車尺寸：9600x2500x3980
廂體尺寸：7200x2490x2500mm 內部2.5mm玻璃鋼蒙皮，內部鋼骨架+聚氨酯填充。
3  艙門  1  套  帶瞭望窗
4  裙邊  2  套  左右側各一套

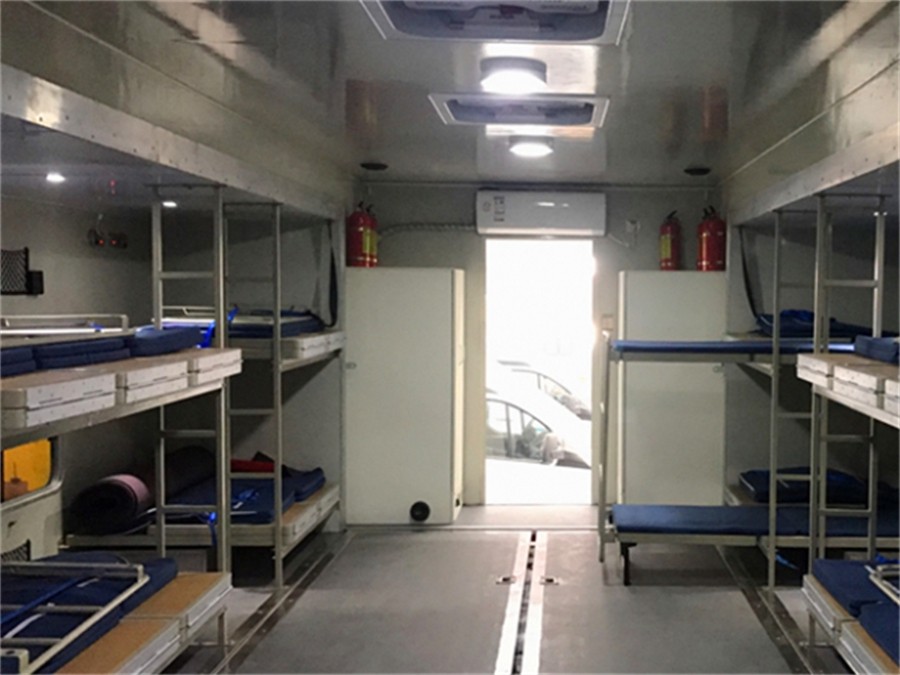

5  宿營床鋪  24  個  上下鋪形式1900*650，上下鋪需翻轉折疊
6  地墊  1  套  PVC地墊
7  窗戶  6  個  左右?guī)麄?cè)板各設置滑窗3個，均為房車專用滑窗，帶紗窗
8  窗簾  6  個  左右各3個抽拉窗簾
9  發電機  1  臺  額定功率5KW/柴油
10  電視機  1  臺  32寸液晶LED
11  天窗換氣扇  2  套  24V，帶逃生裝置
12  應急照明燈  2  盞
13  頂燈  4  盞  吸頂燈
14  UPS電源  1  套  非機架式， 3KVA
15  蓄電池  8  套  12V 120A
16  柔性閱讀燈  24  只  夜間照明及閱讀
17  開關  24  只  徳力西
18  插座  24  只  徳力西
19  暖風機  1  臺  加熱功率5KW
20  空調  2  臺  1.5P壁掛式空調，前后各一臺
21  電器**箱  1  套  **整車電路
22  配電及**系統  1  套  整車配電及線材
23  **蓄電池  2  塊  120A
24  充電機  1  廈門拓寶
25  液壓支腿  4  包括：4個支撐腿、液壓泵和電動/手動**裝置、電磁閥、油管等附屬件 ；
26  外觀圖案  1  套  按照用戶要求制作
27  干粉滅火器  4  個  1.5KG干粉滅火器

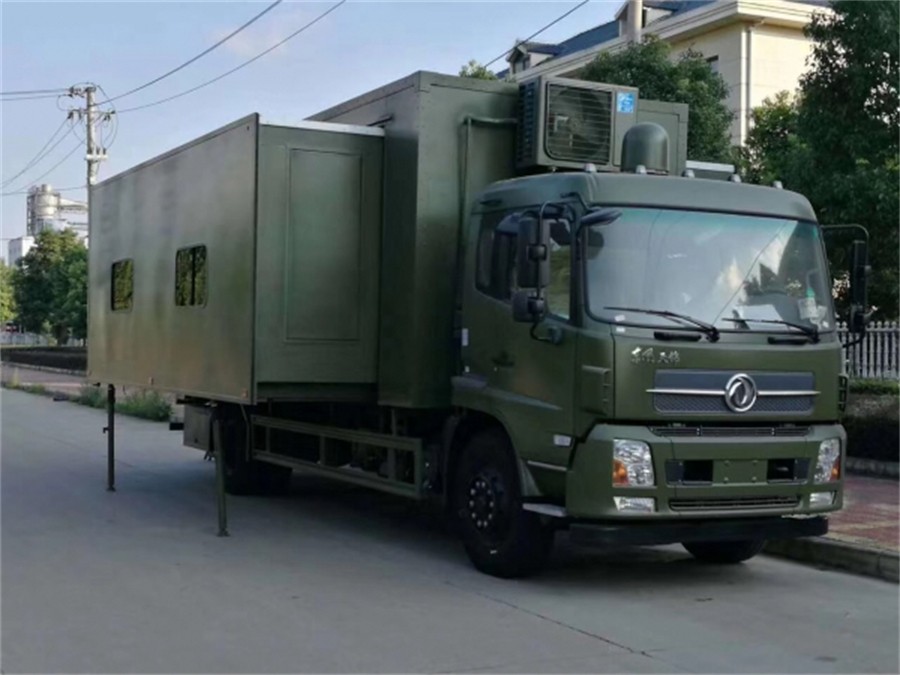

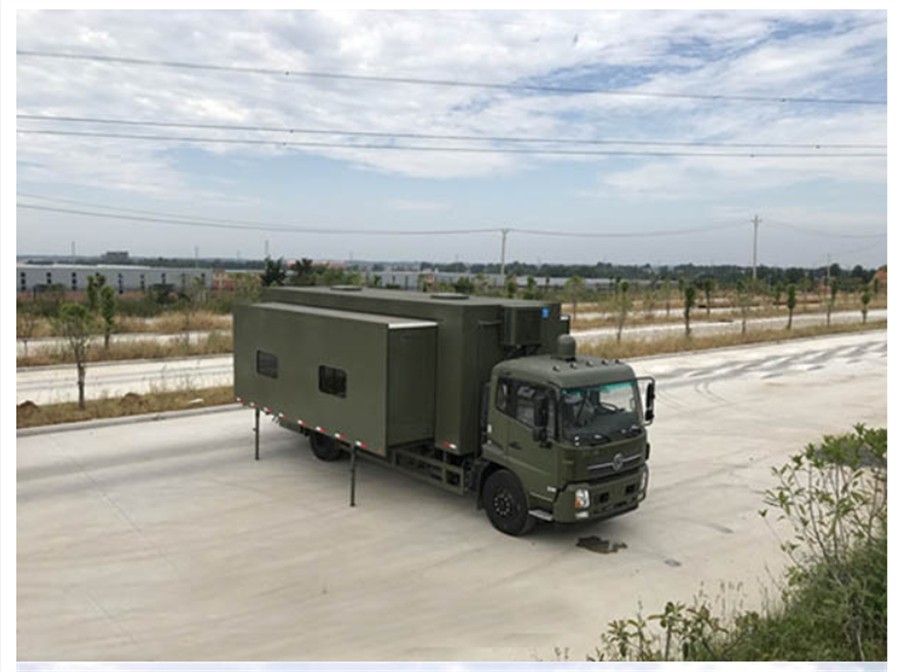

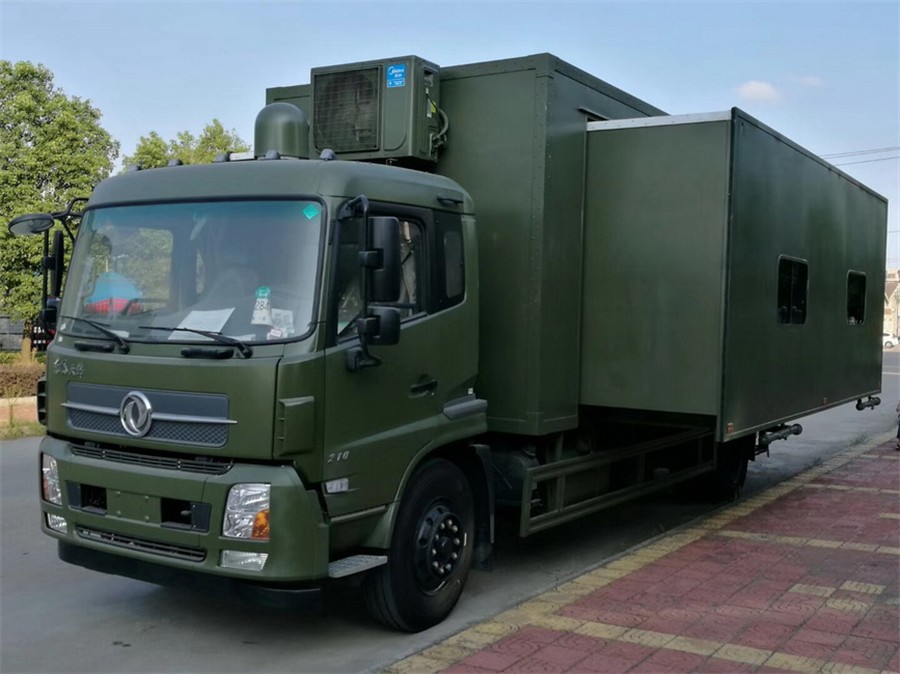

28  側抽廂  2  套  復合板側抽廂體，側拉箱采用手搖式轉動，雙擴展，齒輪齒條嚙合，動力結構簡單，體積小，安裝維護方便，穩定可靠，使用過程中平穩，快速，安靜。
29  自動**箱  2  套  **側抽廂體
30  支腿  4  套  側抽廂機械伸縮支腿，左右各2組，共4支。用于支撐拓展箱。

售后服務承諾書

     本公司是一家具有自主研發能力的專用汽車制造企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、制造、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司生產能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司領導下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排高級工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
